HP多缸液壓圓錐機

WFP系列多缸液壓圓錐破碎機

WFC-H/s Multi cylinder hydraulic cone crusher

產品簡介 Product Description

偉帆WFP系列多缸液壓圓錐破碎機以?xún)?yōu)異的表現和良好的客戶反饋成為中國多缸液壓圓錐破碎機的領先者。

WFP應用了世界最前沿的破碎機設計技術,破碎效率更高,操作更方便,更重要的是能夠全面高效的解決人們普遍關心的產量、產品粒形、細粒級含量、生產維護成本以及實用性范圍等方面的問題

WFP系列多缸液壓圓錐破碎機廣泛應用于采礦、水泥、砂石、冶金等行業種各種金屬和非金屬礦石的中碎、中細碎和細碎作業,尤其是在細碎和超細碎作業中表現更為卓越。

工作原理 Working principle

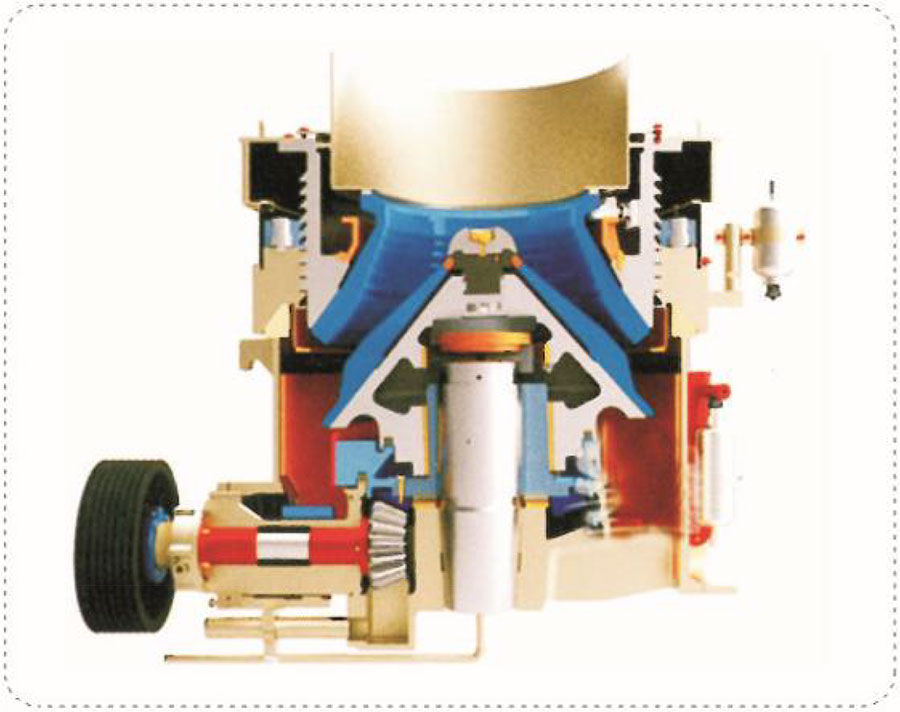

圓錐破動錐在偏心套帶動作用下做旋擺運動,帶動破碎壁對于軋臼壁間的物料進行擠壓、搓碾,根據層壓理論,物料受到多個方向的作用力,根據自身紋理破碎并被打磨,終形成穩定的石料顆粒,符合出料要求的從破碎壁旋擺間隙處下落,其余物料繼續破碎,直至達到最終要求。

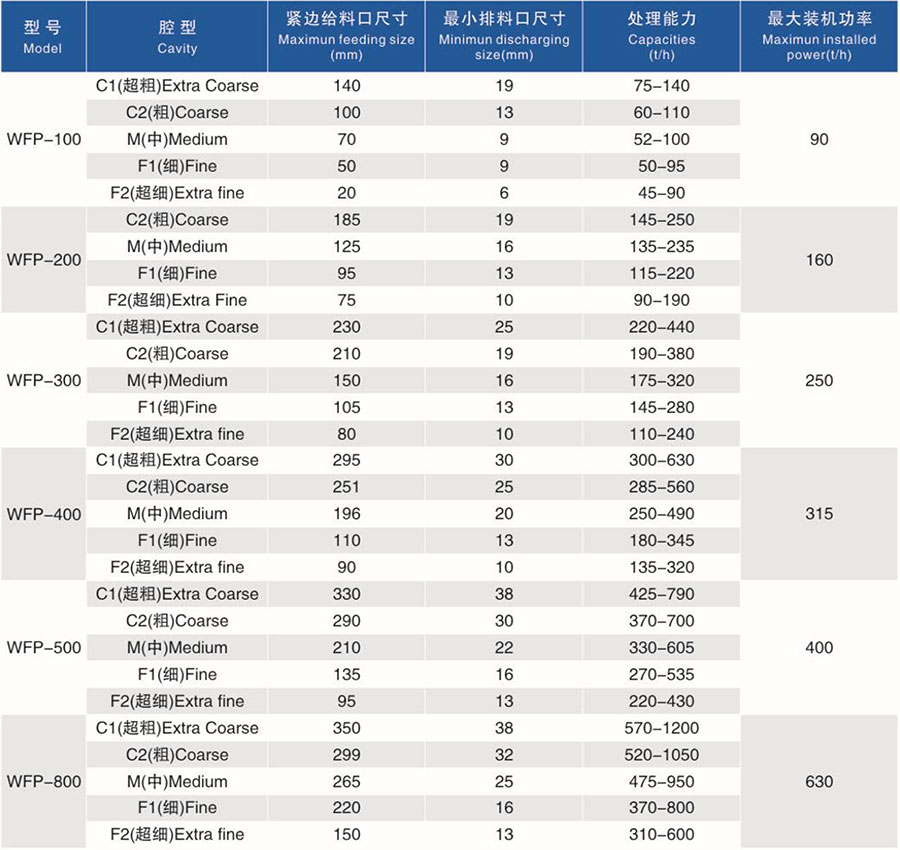

規格與情況參數 Specification and Condition Parameters

1表中生產能力是基于中等硬度,堆比重為1.6t/m3

2.破碎機是生產線中的一個組成部分因此它的性能還將有配套設備配合及正確操作,如給料、輸送皮帶、振動篩分支承結構等因素,根據破碎機層壓破碎原理要求,因此充足給料將能完全發揮出設備的優越性能

1. Capability in table is on the basis of middle hard material with stack density of 1. 6t/m3

2. Rushing machine is an important component of product line. Its performance also needs other machine's cooperation, ike feeder, transportation beltvibrating screen and supporting etc. According to the requirement og layer pressure crushing theory, the machine will achieve theory, the machine wiachieve excellent performance when fed sufficiently

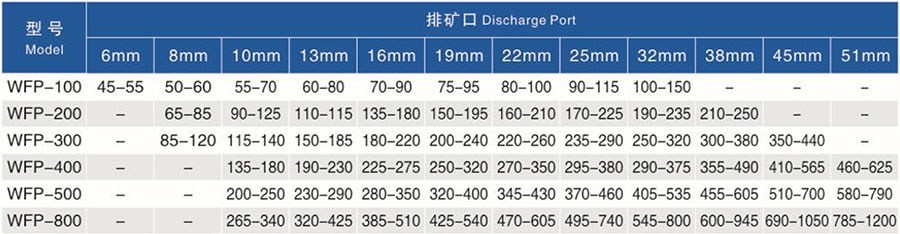

生產能力 Throughput

生產能力可作為WFP圓錐破碎機初步選型的工具表中數據基于物料松散密度1.6t/m3,瞬間取樣的測定結果;在給料中細粒級含量較高閉路作業條件下,設備能力比開路作業可提高15%-30%左右。

The production capacity can be used as a tool for the preliminary selection of the WFP cone crusher. The data in the table are based on the measurement results of instantaneous sampling with the loose density of 1. 6t/m3;Under the condition of closed circuit operation, the equipment capacity can be increased by 15%-30% compared with open circuit operation.

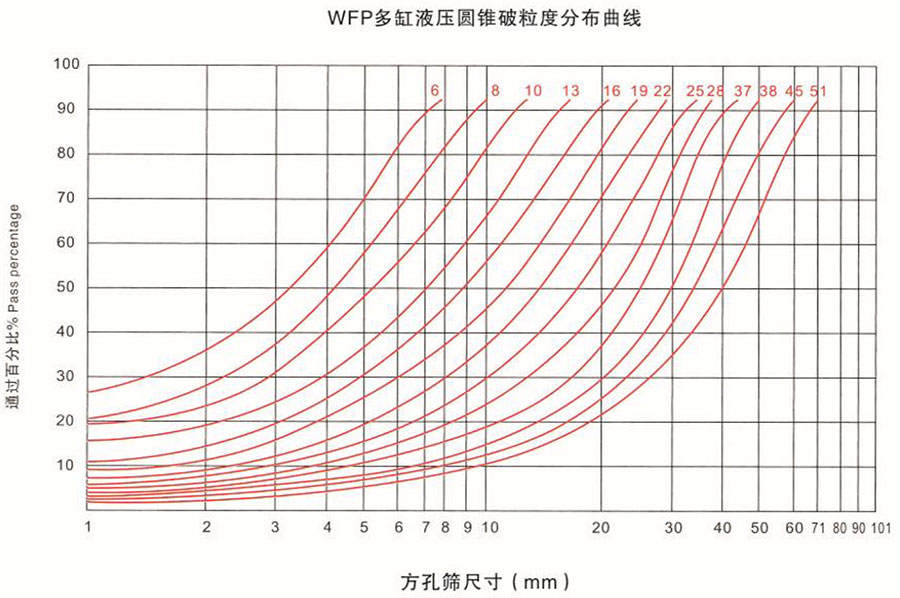

粒度分布曲線 Particle size distribution curve

粒度和生產能力與給料粒度、破碎腔型、物料密度、含水量、含土泥量等因素有關。

The particle size and production capacity are related to the feed particle size, crushing cavity, material density water content soil mud content and other factors

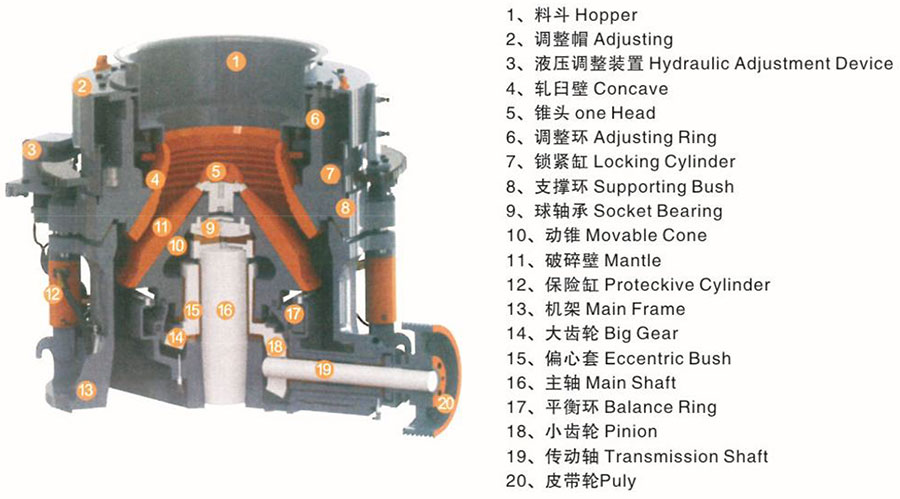

圓錐位置圖 Cone Location Map

外形尺寸 Dimensions mm

1、固定式主軸,設備承載能力強,結構更加緊湊體積小,效率高。

2、通過采用粒間層壓原理設計利用物料間的相互擠壓,顯著提高了破碎效率和細料比例,極大程度上□少針片狀物料且降低易損件鋼耗。

3、先進軸承設計,采用錫青銅襯套滑動軸承設計和滾動軸承相比,設備在高粉塵,高沖擊環境下仍能保持超高的負載能力,且生產費用低。

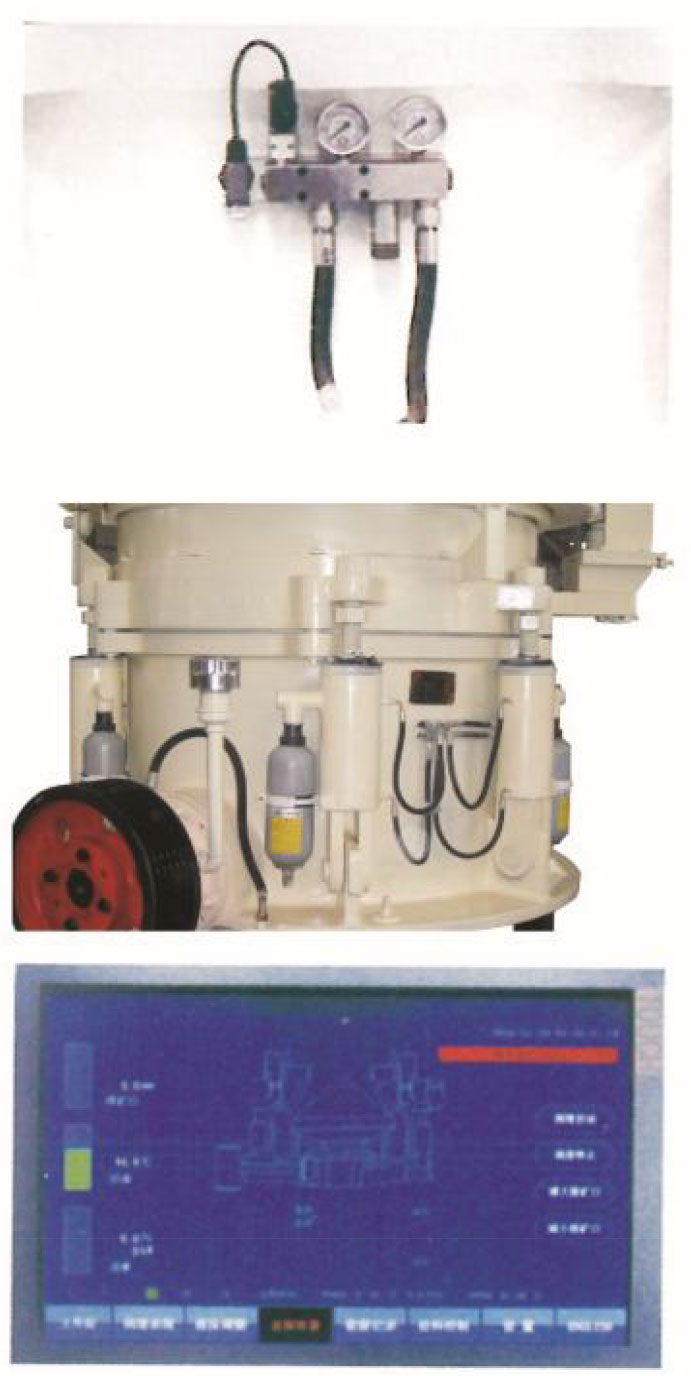

4、在水平軸回油處加裝溫度傳感器,精準檢測油溫保證設備運行穩定傳動系統采用螺旋傘齒輪傳動可靠平穩,噪音低,使用壽命長。

5、錐體壁加厚的同時,改良襯板固定方式無需灌膠更換非常方便快捷,降低維護成本。

6、一體式液壓潤滑獨特的稀油潤滑系統設計大大提高設備使用壽命。高性能非接觸式迷宮密封件,更有利于保證潤滑油清潔度。

7、保險缸油路采取大通徑油管,大容量蓄能器,緩沖性能更好,反應更迅速設備更安全。
