H/S系列單缸液壓圓錐破碎機

WFC-H/S系列單缸液壓圓錐破碎機

WFC-H/S Single cylinder hydraulic cone crusher

產品簡介 Product Description

單缸液壓圓錐破碎機工作時,電機通過皮帶輪和三角帶帶動設備傳動軸轉動,傳動軸通過大小錐齒輪帶動偏心套轉動,動維通過主軸在偏心套作用下做旋擺運動,故而使動錐時而靠近、時而遠離軋臼壁,礦石在軋臼壁和破碎壁之間的破碎腔內不斷受到擠壓、沖擊而破碎,破碎的物料從下部排出。

產品優勢 Advantages

生產效率高、承載能力強、設備使用壽命長

設備的高效運行依靠的不是單個部件的優化設計或單個部件材料質量的提升,而是整體結構間的完美配合,我公司出品的圓錐式破碎機結合優化的強度設計,高質量的部件材料,使設備的承載能力更強,從而使破碎比更大,通過能力更強;同時優化破碎腔型、偏心距與運動參數的配合,使得破碎產品的粒度均勻,減少循環負荷,從而實現了更高的生產效率。

易于維護、運行成本低

我公司出品的單缸液壓圓錐破碎機整體上設計緊湊,結構簡單,所有維修工作都可在取下上機架后完成,這不僅讓檢查、檢修更方便,同時使日常維護成本更低。

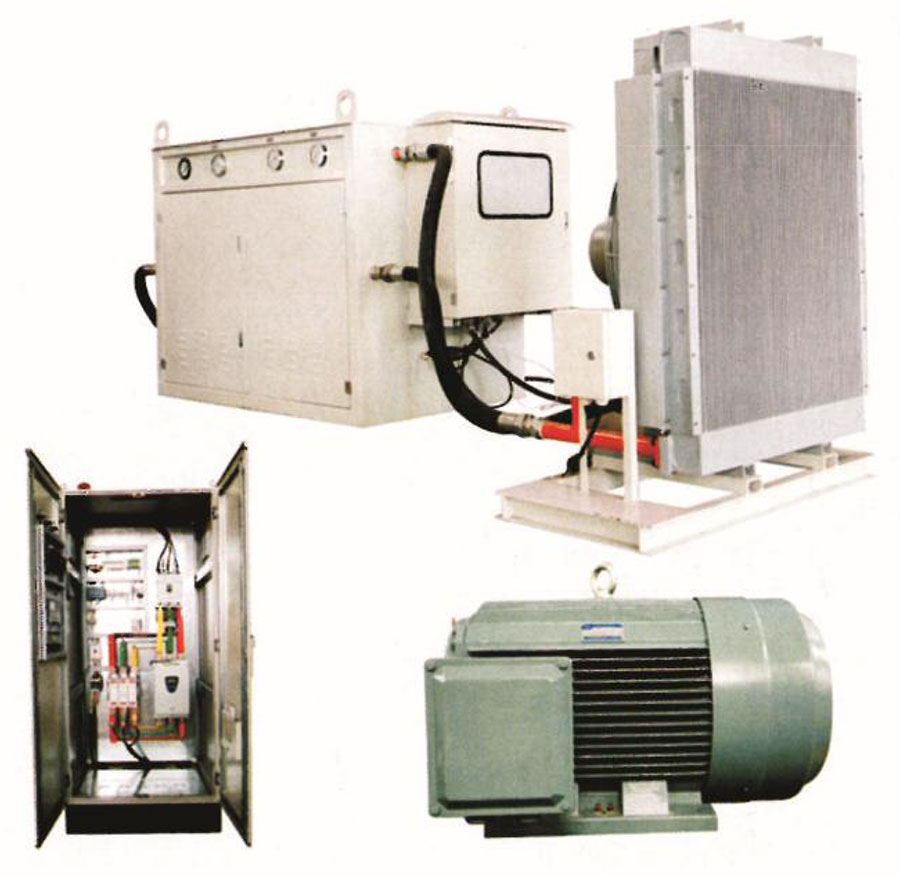

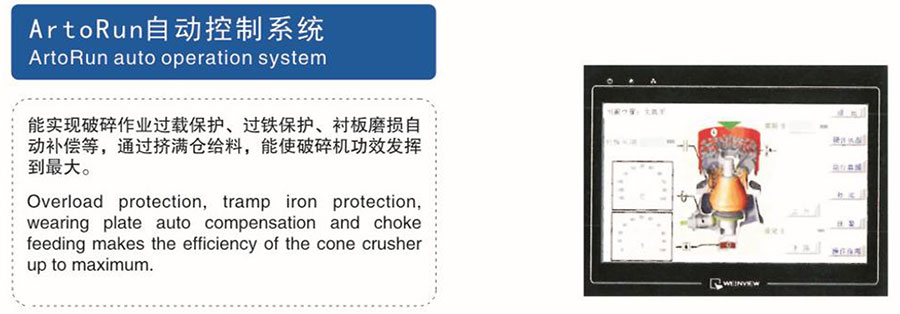

全自動控制生產過程

可實時監測破碎機內部實際負荷,自動對設備進行調節,從而優化破碎機的利用率,使破碎機在任何工作時間都能發揮其最佳性能;能自動監測并報警,顯示各種運行參數。如:當襯板磨損到不能再繼續使用時,參數信息會(huì )在控制盤上自動顯示和報警。

多腔型適應多種工藝需求

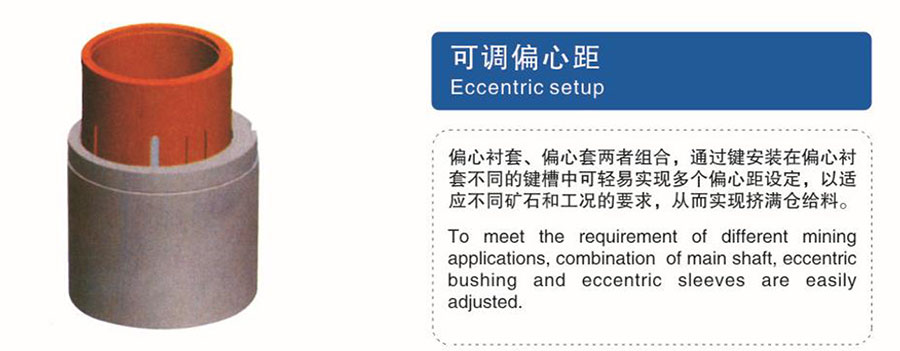

設備有多種標準破碎腔型可供選擇,偏心距也可靈活變化。根據不同的生產工藝,選擇合適的破碎腔型和偏心距,達到不同破碎效果,滿足不同客戶實際需求。

單缸液壓圓錐破適合于粗碎后的二段破碎、三段以及四段的破碎工藝。在用作二段破碎時,可以將粗碎設備排料口調至最大,大大提升生產線的通過能力和產能。

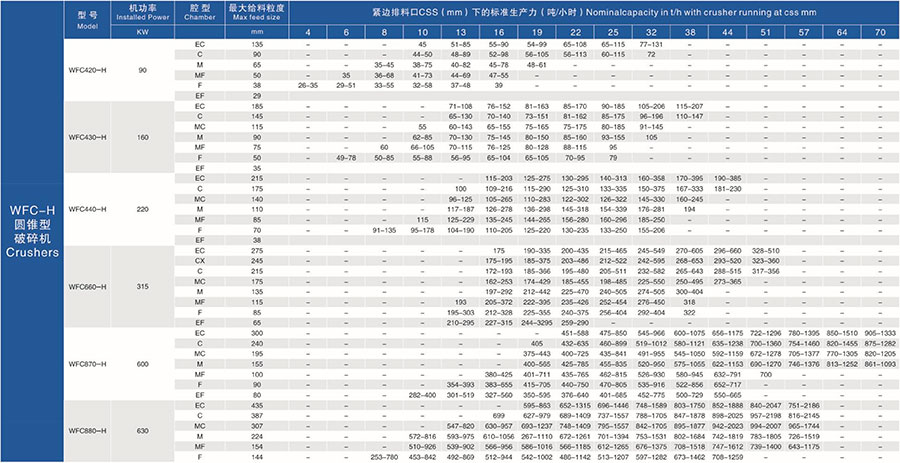

規格與性能參數 Specifications and Performance Parameters

EEF=超細 Extra Extra Fine

EF=特細 Extra Fine

EFX=準特細 Extra Fine xtra

F=細Fine

MF=中細 Medium Fine

M=中 Medium

MC=中粗 Medium Coase

C=粗 Coase

CX=準特粗 Coase Xtra

EC=特粗 Extra

生產能力,噸小時 Capacity/H

所給出的數據只是破碎生產性能大約指標,表中數據是針對堆比重為1.6T/m3千物料開路生產時的破碎機性能,并假定給料的最大粒徑為破碎機允許的最大給料粒徑,且不含小于破碎機緊邊排礦口的細物料。由于所選的偏心距,破碎比,物料的破碎功能指數(Wi),給料粒度組成循環負荷量,給料中含泥量等都會(huì )影響破碎機的破碎能力,所以對具體的應用情況,請向我們進一步咨詢。

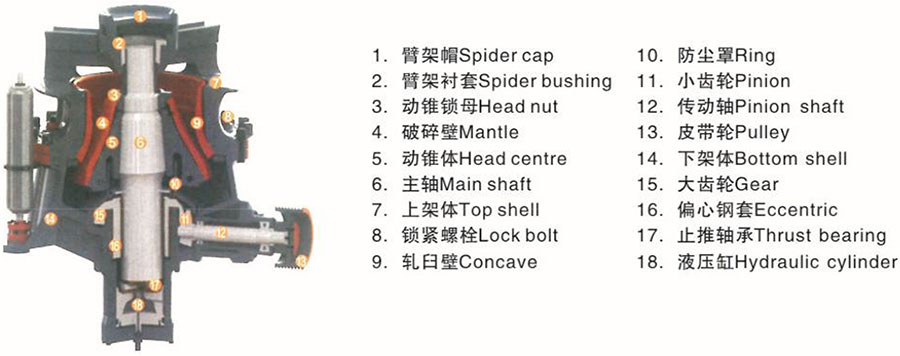

產品結構圖 Product structure chart

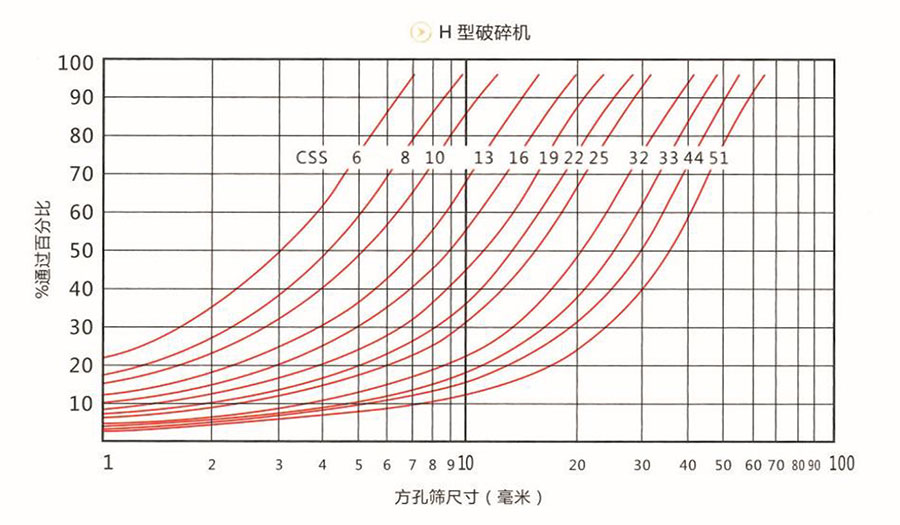

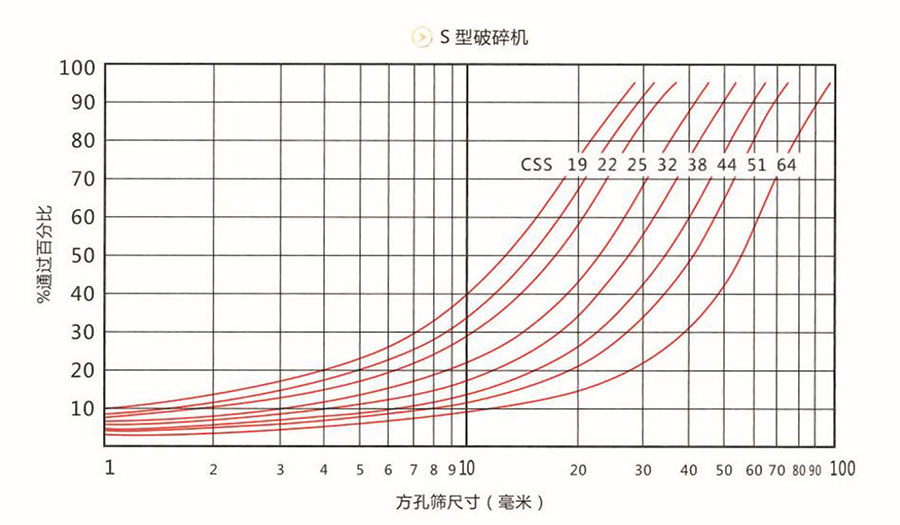

粒度分布曲線 Particle size distribution curve

結構示意圖 Structural Drawing

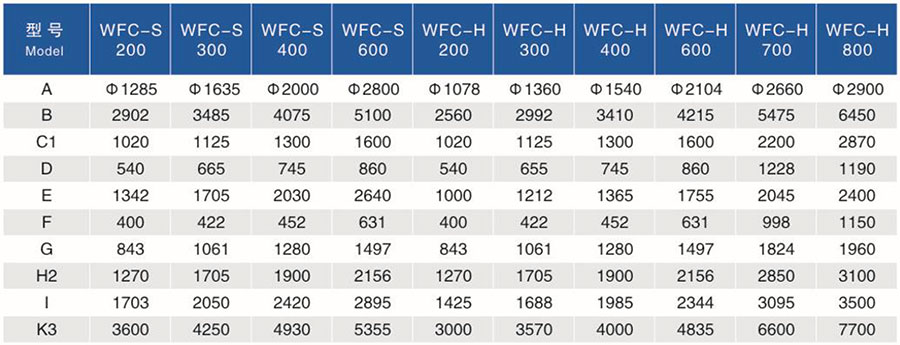

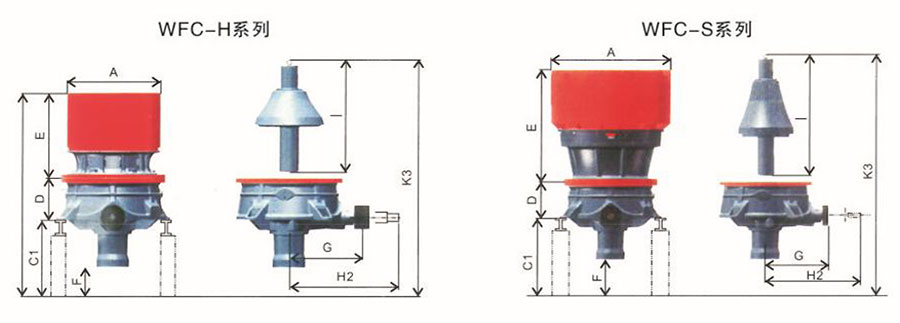

外形尺寸 Dimensions mm
